Fotovoltinis inverterinis šilumos išsklaidymas
Kaip elektros elektroninė įranga, fotovoltinė keitiklis, kaip ir visi elektroniniai produktai, susiduria su temperatūros iššūkiu. Visais elektroninių produktų gedimo atvejais iki 55% jų sukelia temperatūra.
Elektroniniai komponentai inverterio viduje taip pat yra labai jautrūs temperatūrai. Pagal 10 laipsnių patikimumo teorijos taisyklę tarnavimo laikas bus sumažintas perpus už kiekvieną 10 laipsnių temperatūros padidėjimą nuo kambario temperatūros, todėl inverterio šilumos išsklaidymo konstrukcija yra labai svarbi.
Fotovoltinio inverterio šilumos išsklaidymo sistema daugiausia apima radiatorių, aušinimo ventiliatorių, termiškai laidų silikono tepalą ir kitas medžiagas. Šiuo metu yra du pagrindiniai fotovoltinio keitiklio šilumos išsklaidymo būdai: natūralus aušinimas ir priverstinis oro aušinimas.
Natūralus aušinimas:
Natūralus aušinimas reiškia vietinių šildymo prietaisų realizavimą, kad šiluma būtų išsklaidyta į supančią aplinką, kad būtų pasiektas temperatūros kontrolės tikslas nenaudojant jokios išorinės pagalbinės energijos. Paprastai tai apima tris pagrindinius šilumos perdavimo režimus: šilumos laidumą, konvekciją ir spinduliuotę, kurioje natūralus konvekcijos būdas yra pagrindinis konvekcijos būdas.
Natūralus šilumos išsklaidymas arba aušinimas dažnai taikomas mažos galios įrenginiams ir komponentams, kuriems taikomi žemi temperatūros kontrolės reikalavimai ir mažas prietaiso šildymo šilumos srautas. Paprastai dauguma trifazių inverterių, jaunesnių nei 20kW, priima natūralų aušinimą.
Priverstinis oro aušinimas:
Priverstinis oro aušinimas daugiausia yra būdas priversti orą aplink prietaisą, naudojant ventiliatorius, pašalinti prietaiso skleidžiamą šilumą Priverstinio konvekcinio šilumos perdavimo pajėgumo gerinimo metodas padidina šilumos išsklaidymo plotą ir sukuria santykinai didelį priverstinį konvekcinio šilumos perdavimo koeficientą ant šilumos išsklaidymo paviršiaus. Radiatoriaus paviršiaus šilumos išsklaidymo ploto didinimas, siekiant padidinti elektroninių komponentų šilumos išsklaidymą, buvo plačiai naudojamas šiluminėje konstrukcijoje.

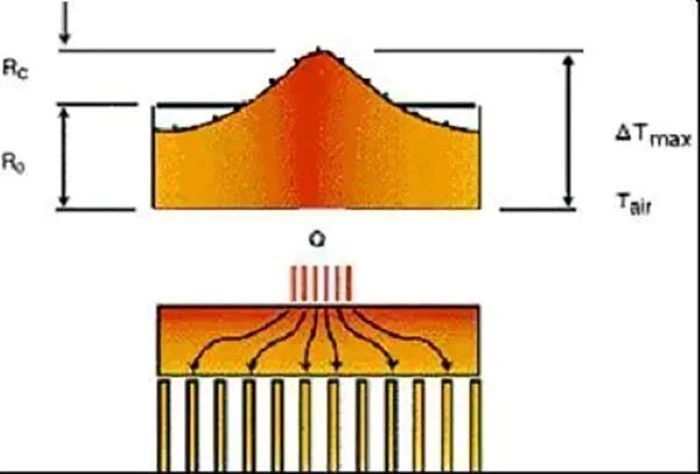

Be to, sistemos šiluminę būklę galima tikrai imituoti naudojant modeliavimo programinę įrangą, o projektavimo procese galima numatyti kiekvieno komponento darbo temperatūros vertę. Tokiu būdu galima ištaisyti nepagrįstą keitiklio struktūros išdėstymą, kad būtų sutrumpintas dizaino R & D ciklas, sumažintos išlaidos ir pagerintas pirminis produkto sėkmės rodiklis.
