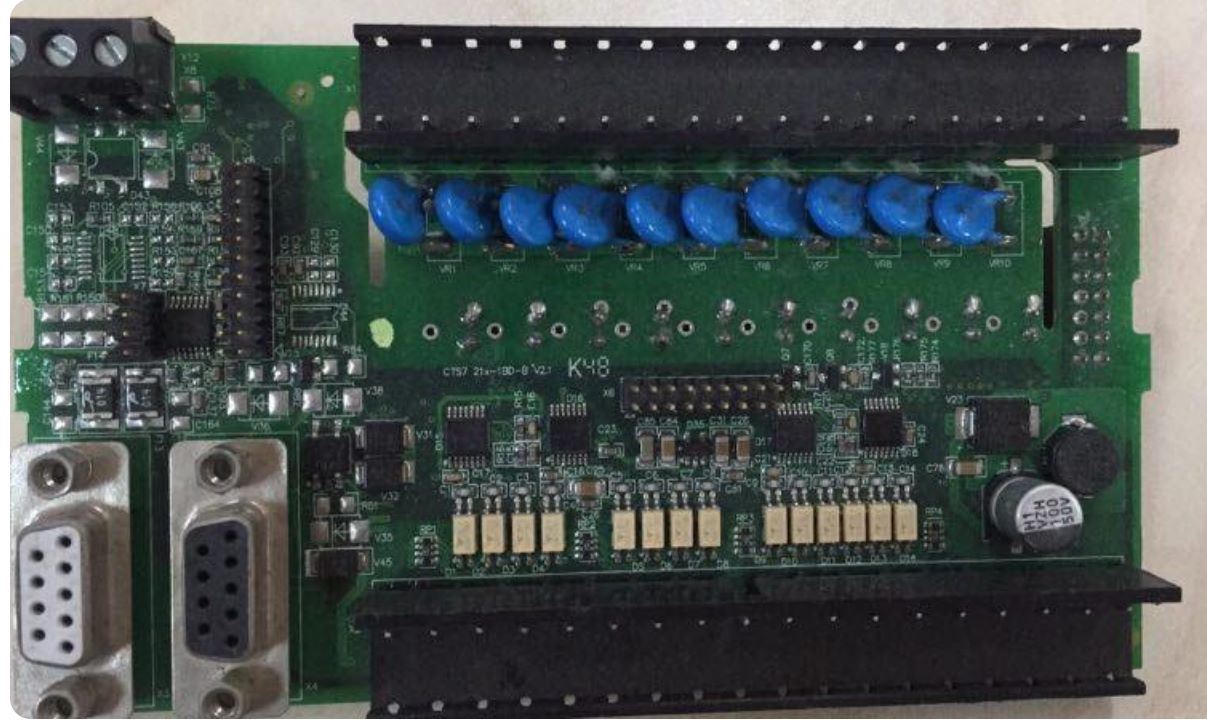

PCB šiluminio sprendimo projektavimas
Atsižvelgiant į šilumos išsklaidymą, PCB geriau montuoti vertikaliai. Paprastai atstumas tarp plokščių turi būti ne mažesnis kaip 2 cm, o komponentų išdėstymo tvarka PCB turi atitikti tam tikras taisykles, išvardytas taip:
1. Laisva konvekciniu oru aušinamai įrangai integrinius grandynus (ar kitus komponentus) geriau išdėstyti išilgai; Įrangoje su priverstiniu oro aušinimu integrinius grandynus (ar kitus komponentus) geriausia išdėstyti skersiniu ilgiu.
2. Komponentai toje pačioje PCB turi būti išdėstyti zonose pagal jų šiluminę vertę ir šilumos išsklaidymo laipsnį, kiek įmanoma. Mažo šilumingumo arba silpno atsparumo karščiui komponentai turi būti dedami prieš aušinimo oro srautą, o aukšto šilumingumo arba gero atsparumo karščiui komponentai – pasroviui nuo aušinimo oro srauto.
3. Horizontalioje kryptyje didelės galios komponentai yra išdėstyti kuo arčiau PCB krašto, kad sutrumpėtų šilumos perdavimo kelias; Vertikalia kryptimi didelės galios komponentai turi būti išdėstyti kuo arčiau PCB viršaus, kad būtų sumažintas šių komponentų poveikis kitų komponentų temperatūrai, kai jie veikia.
4. Temperatūrai jautrūs komponentai turi būti išdėstyti žemiausios temperatūros zonoje (pvz., įrangos apačioje) ir neturėtų būti dedami tiesiai virš šildymo komponentų. Keli komponentai turi būti išdėstyti horizontalioje plokštumoje.
5. PCB šilumos išsklaidymas įrenginyje daugiausia priklauso nuo oro srauto, todėl turėtume apsvarstyti galimybę ištirti oro srauto kelią ir pagrįstai sukonfigūruoti komponentus arba PCB. Kai keli PCB įrenginiai turi didelę šildymo galią, prie šildymo įrenginio galima pridėti radiatorių arba šilumos perdavimo vamzdį. Kai negalima sumažinti temperatūros, galima apsvarstyti radiatorių su ventiliatoriumi, kuris padidins šilumos išsklaidymo efektą.
6.Kai to paties lygio karščiui atsparūs komponentai yra sumaišomi ir išdėstomi, pagrindinė išdėstymo tvarka yra tokia: komponentai, kurių energijos suvartojimas yra didelis, ir komponentai, kurių šilumos sklaida prastai, turi būti montuojami prie išėjimo prieš vėją.
7. Kai teka oras, jis visada linkęs tekėti mažo pasipriešinimo vietose. Todėl konfigūruojant komponentus ant PCB reikia vengti palikti didelę oro erdvę tam tikroje srityje. Tą pačią problemą reikia atkreipti dėmesį į kelių PCB konfigūraciją visoje mašinoje.
8. PCB plokštė turi būti pagaminta iš plokščių, kurios gerai išsklaido šilumą.
9. Šilumos išsklaidymo pagrįstų laidų naudojimas.
